2008年6月8日

公式側ランボードのコンプレッサー、調圧弁の点検蓋を作ります。

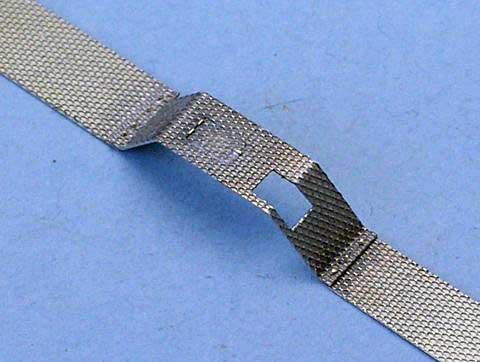

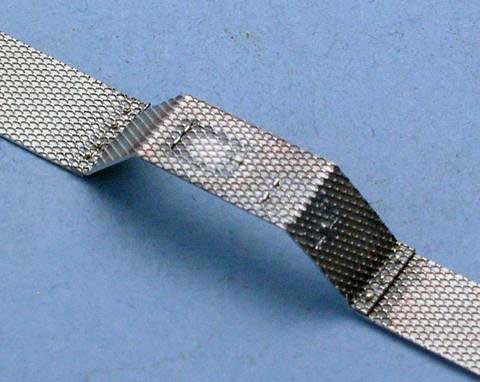

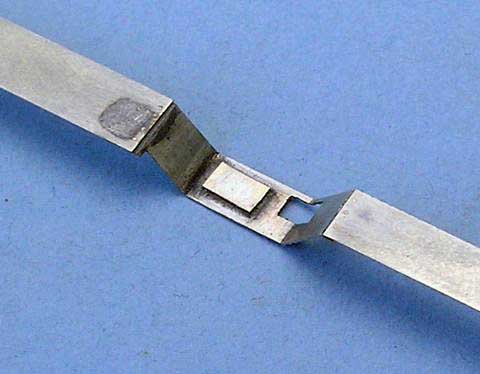

糸鋸とヤスリで点検蓋の穴をあけたあと、穴とほぼ同じ大きさに切り出した網目板を 0.3mm 真鍮板にハンダ付けして、ランボード裏側にハンダ付けします。

ヒンジ部分は、0.2mm 真鍮丸線を短く切り出し、点検蓋に並べたあとマスキングテープで仮止め、裏側から半田ごてを当てて、はみ出た少量のハンダで固定しました。

留め金は、T字型にヤスリで整形した 0.8 x 0.2mm 真鍮帯板で作り、穴をあけ通してから裏側からハンダで固定しました。

点検蓋の穴あけは糸鋸とヤスリを使用しましたが、これまでの工作ではあけた事のない幅の狭い穴でしたので、幅の狭い穴を整形するためのヤスリを作って作業をしました。

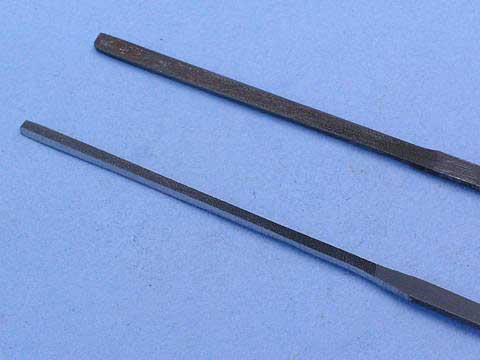

写真上はこれまで小さな穴の整形に使っていたもの、写真下が今回ランボード点検蓋の整形に使ったものです。細いヤスリはコバを直角に出すのが難しいので、予定以上に細くなってしまいましたが、これならさらに小さな穴にも使えますね。
