ピクア製レジストシートの場合の裏表の合わせ方(両面エッチング)
1.
パターンを転写したリタックシートの裏側部分(リブ、窓枠がない方)
の緑色側を上にしておきます。

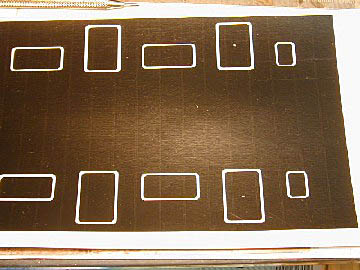

2.
その上に半透明の紙(インレタの保護シートと同じもの)を右側
数センチあけて重ねます。(写真)
3.
その上にリタックシートの表側部分(リブなどがある方)の緑色側を
下にして、穴あけ部がぴったり合うようにします。その時、右側で
リタックシート同士が触れてしまうとくっ付いてしまうので慎重に作業
をします。
4.
裏表が合ったら右側でリタックシート同士を固定します。
5.
保護紙を抜き取り、代わりに真鍮板を挟みこみます。
|
|
エッチングの時間
パターンの密度にもよりますが、今回のY500中間車1両分、
温度40度、A4
版バットにエッチング液を半分入れた状態で
リブの表現に約50分かかりました。バットを時々ゆすっています。
液をそのまま使用して穴あけには90分かかりました。
温度、液の状態、攪拌のしかたで変わってきます。
熱帯魚のポンプを使用してエアーで攪拌する方法もあります。
穴あけには有効だと思いますが、表面を平均に腐食するには
おすすめしません。エッチングが進みすぎる所とそうでない所が
顕著に現れてしまい、ムラが多くなります。
費用 (2004年9月現在)
ドライフィルムラミネート(支給材) サンハヤト社
0.5mm真鍮板、250×100mm 両面 1枚3,300円(真鍮板、送料別)
0.3mm 同サイズ 2,700円
詳細はサンハヤトにお問い合わせ下さい。
|
|
● C) デカルクの場合
デカルクは転写シートです。Tシャツなどの布地やタイル、ガラス、陶器に
カラーコピーのトナーを転写するものとして使われています。
この製品もエッチングに利用できることがわかりました。
この製品はカラーコピーの使用を前提にしています。
カラーレーザーも一部使用できるそうです。
会社の複合機(FAX、モノクロコピー、モノクロレーザープリンター)で印刷
してみましたが、うまくいきませんでした。
アルプス電気のMDプリンターならOKなのでこれを使いたいところ
ですが、現在は通販のみの扱いで、お持ちになっている方は少ない
と思われ、一般的ではありません。しかもエッチング液に長時間浸すと
ふやけてきて、腐食させない部分に影響が出る恐れがあります。
そこで上質紙に印刷し、コピーセンターに持ち込んでカラーコピーを
してもらいました。(図面は白黒ですが)
|
|
図面はピクア社のレジストシートの時と同じものを使用しました。
結果はやはり縦方向(車体長さ方向)に数ミリの誤差が生じてしまいました。
横方向は大丈夫でした。
何回かテストをしてそのコピー機の特性を把握できれば原図印刷時に
調整することは可能かと思います。コーレルドローの場合は縦横それぞれ
拡大縮小する機能が付いています。
今回は試験的に行ったので、未調整のものを使いました。
***カラーコピーの場合***
1.
デカルクをコピーセンターに持ち込み、店員さんに説明書をみせて
カラーコピー機で使用可能かどうかを確認する。コンビニは持ち込み
用紙の使用は不可のところがほとんど。
2.
使用可能であれば、白黒ですがカラーコピーして下さいと頼む。
3.
表面保護シートを剥がしてもらうこともお忘れなく。
4.
印刷面を真鍮板に合わせて、転写紙の裏面を水で濡らす。
5.
1分ほど放置し、裏紙を横方向にずらす。
6. 気泡、水分を取り除く。
7. オーブンで100度まで加熱、さらにゆっくり(30分くらい)かけて200度
まで加熱する。最高温度を10分間保つ。
8.

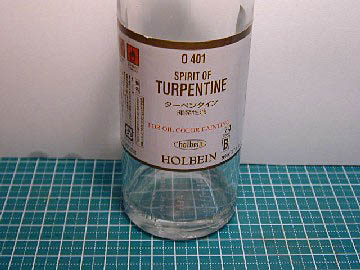

冷却後、テレピン油(画材店で購入、ターペンタイン)
(写真)に浸し、
転写シートを溶かす。
9.
ぬるま湯、中性洗剤でテレピン油を除去。
10. エッチングする。
|
|
ポイントは6,
7のところです。気泡や水分を完璧に除去しないと加熱
の際、パターンにピンホールが生じます。
ところが、これがなかなか消えてくれません。無理にこすると転写紙が
切れたり曲がったりします。
そこで4のところで水に濡らす前にラミネーターを通すと、ある程度は
防ぐことができます。エッチング液には強いようです。ピンホールは油
性ペンで修正。
両面エッチングも工夫次第で可能です。
表側のみエッチングをした後、ドアの中心部4箇所(外側)に0.5mmの穴を
あけて裏側を合わせました。(写真)
|
|
***MDプリンターの場合***
1.
デカルクを注文する際、MDプリンター対応のものを指定する。(通販のみ)
2.
保護シートを剥がして黒インクのみの印刷をする。
3. 印刷面を真鍮板に合わせる
4. ラミネーターの温度を130度にして数回通す。
5.
裏面を水に濡らして裏紙を横方向にずらす。
6.
転写紙を手で剥がす。(テレピン油は不要)
7. オーブンで220度くらいまで加熱
8. 冷却後エッチングする。
MDインクはテレピン油には弱く、浸している間、手で触っただけで
剥がれてしまいます。
エッチング液にもあまり強くなく、攪拌時に刷毛などで触れてしまうと
剥がれてしまう恐れがあり注意が必要です。
表面を少しだけ腐食させる場合のみに使った方がいいと思います。
しかし、MDプリンターをお持ちの方なら、これが一番手軽にできる
方法だと思います。
|
|
まとめ
Aのドライフィルムは、機関車等をコンスタントに製作される方に。
一度に2〜3枚しか使用しないが、ずっと続けていく場合など。
特別な機材が必要なので1回きりの使用ではもったいない。
Bのレジストシートは編成物を製作される方に。
Cのデカルクは精細な作業をしない方に。
ちょっとした部品の製作などに有効かと思います。
|
|
おまけ
他に試作中のものをお見せします。

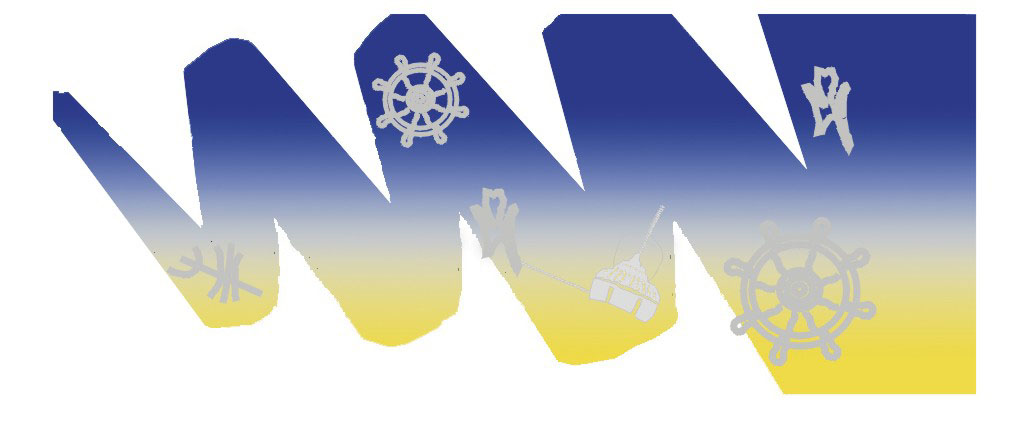

グラデーション塗装のデザイン(写真上) 舵や碇のイラストはまだです。
写真をクリックすると大きなサイズで見られます。

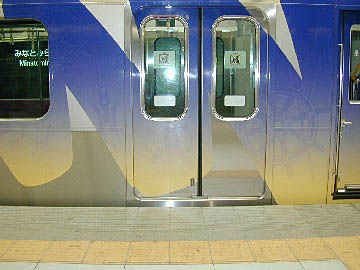

写真下は、実物。
|
|

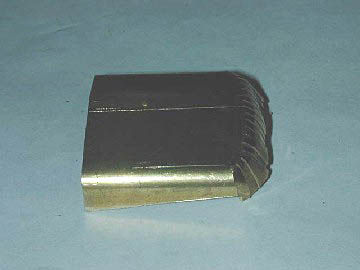

試作中の先頭車の前面です。
|
