京阪和歌山支店 100 風の
自由形路面電車

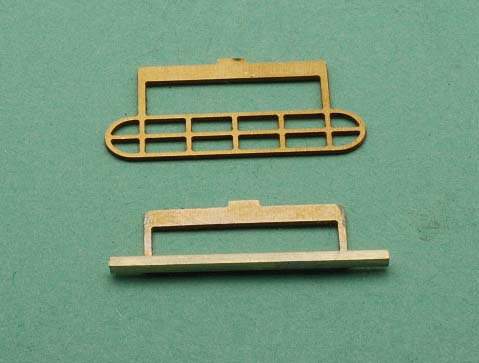

排障器を作りました。下回りキットに付属する排障器をカットして、1.0mm 真鍮角棒をハンダ付けしました。写真上がキット付属のパーツ、下が作成したものです。

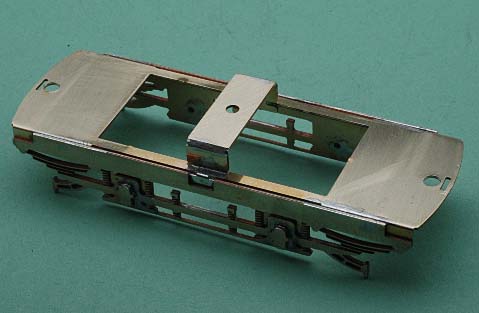

今回初めて使う市販パーツです。

車体にビスで固定するために 2.5mm 径の穴を２個あけました。

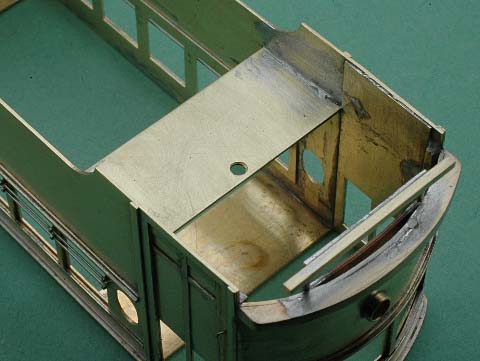

なお、無計画な工作がまたばれてしまいますが、この車輛は屋根中央にポールが１本載ります。昨日作った車体の補強板は車体真ん中に渡してしまいましたので、ポールのネジ止め、ポールからの給電に支障をきたしますので、補強板を２枚にし取り付け直しました。

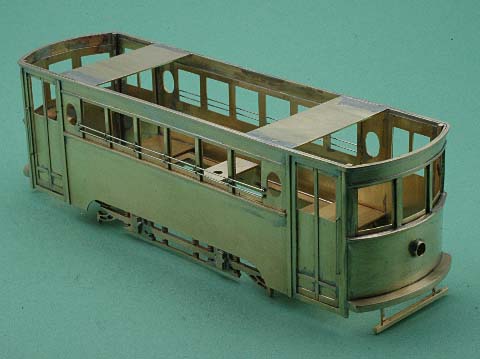

排障器を妻板下部に取り付け、屋根をのぞいた車体が完成しました。さて、残るは屋根工作だけです。

工作らしい工作はしませんでした。

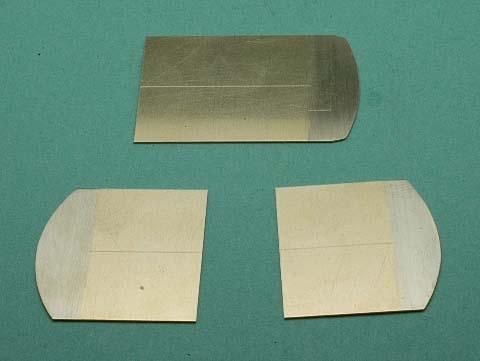

屋根の先端と折り曲げ基準をだすためのゲージを作りました。手前２枚を元に真鍮ブロックっから屋根先端（おでこ部分）削り出します。奥は屋根折り曲げ基準ゲージです。独特な屋根の形状をしているのがおわかりでしょうか。

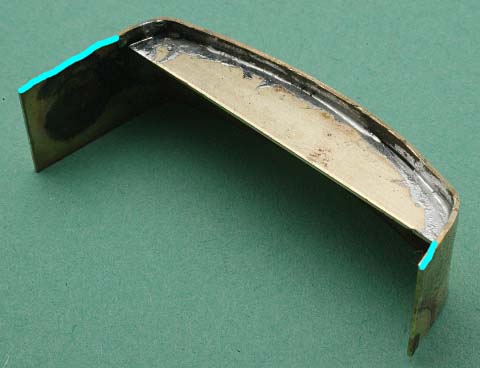

屋根板を作る前に、屋根板素材の幅を求めます。正確に幅を測った真鍮板を焼き鈍しゲージに沿って曲げハンダ付けします。あらかじめ計っておいた真鍮板の幅から、写真水色部分の長さを引いたサイズが屋根板の幅になります。
