京都市電 600型

　その41

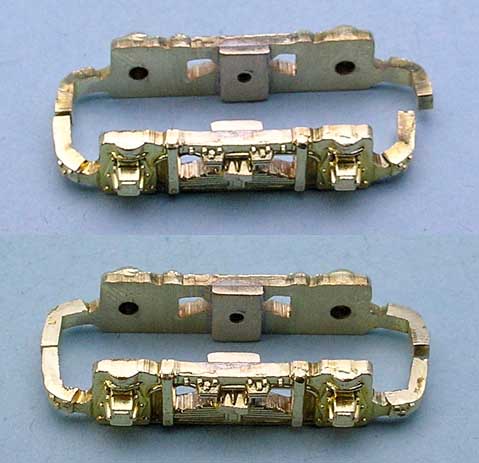

	組んでみて気がついたのですが、だるまやの台車枠は、折り曲げ位置が品物によってはかなり内側になっていて、そのままでは車輪が当たって回りません。折らないように慎重にプライヤーで開いてから、折り曲げ直し、ヤスリで整形して修正しました。完全に揃ったとは言えませんが、走行に影響はなくなりました。

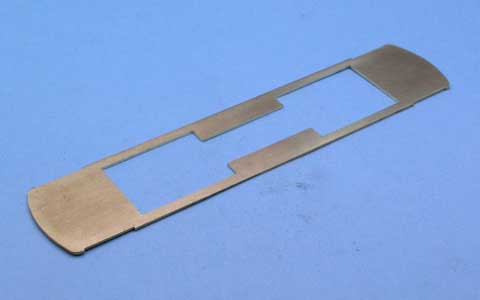

	路面電車用ボルスターは背丈が高いので、そのままでは、車高が異常に高くなってしまいます。路面電車用ボルスターの使用をやめて、車内に大きめのモーターを入れて、１軸駆動も考えましたが、とりあえず台車間距離の長い 686 で 2階建て床板を試してみることにして、動力が絡む部分を抜きました。 686 車体はすでに塗装済みですが、アングルが車輪と若干干渉しますので、後ほど少し削る必要があります。

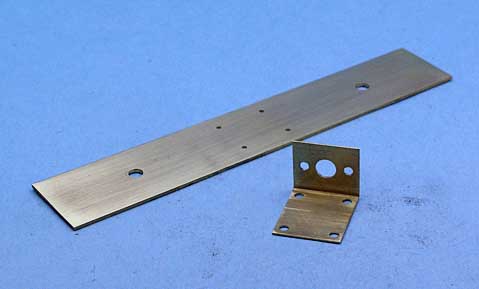

	2007年3月18日モーター、台車を取付ける床板2階部分を 0.8mm 厚真鍮板で、モーター固定金具を 0.25mm 真鍮板で作りました。

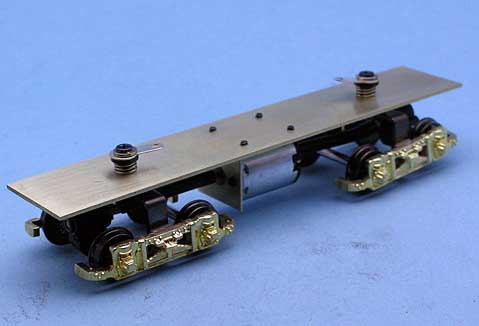

	床板2階部分を仮組みしてみました。モーターは、両軸のアルモーター、イモンの黒色シリコンチューブで、Fギアにつなぎました。フクシマの Fギア用のセンターピンは、床板の幅が狭い、小さいので不向きですので、エンドウのMPギア用センターピンを使用して台車を固定します。

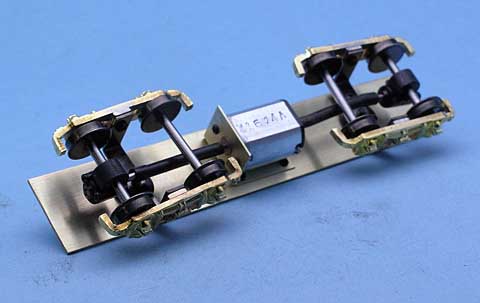

	車体下側から見るとこんな感じです。台車間が短いため、シリコンチューブで繋いでいます。もっとも、私がこれまでに作った路面電車はすべてシリコンチューブを使っていますが...

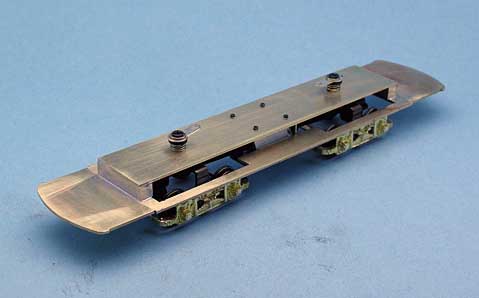

	床板1階部分と2階部分を 4mm 真鍮角棒をはさんでハンダ付けしました。熱量が必要ですので、液体ハンダをバーナーであぶってハンダ付けしました。床板の厚みがそれなりにありますので、作る前に多少心配だった強度も十分です。

[スクラッチビルドのお話]に戻る [前]に戻る [続き]を見る
